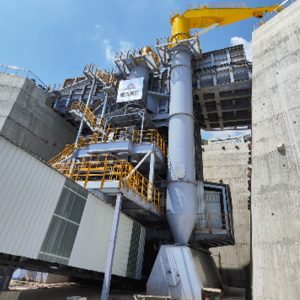

В современной горной отрасли переработка полезных ископаемых требует оборудования, способного справляться с растущими объемами сырья и повышенными требованиями к конечному продукту. Одним из таких прорывных решений стала гирационная ударная дробилка – агрегат, объединяющий лучшие черты классической гирационной дробилки и высокоэффективной ударной дробилки. Этот тип дробильного оборудования обеспечивает исключительную степень измельчения при работе с прочными и абразивными материалами, что особенно ценится на предприятиях черной и цветной металлургии.
За последние десять лет российский рынок дробильного оборудования демонстрирует устойчивый спрос на машины, способные сокращать количество стадий дробления без потери качества продукта. Гирационная ударная дробилка стала ответом на этот вызов: она принимает куски руды до 1500 мм и на выходе дает фракцию, сравнимую с продукцией конусных дробилок среднего дробления. Такая эффективность достигается за счет комбинации сжатия и удара, что снижает износ футеровки и энергопотребление.
Среди ведущих производителей, освоивших выпуск подобных машин, выделяется ООО Шэньян Шуньда Тяжелое Горное Машиностроение (Shunda Mining Group) – китайская компания из города Шэньян (провинция Ляонин), которая специализируется на полном цикле обслуживания горного оборудования. Благодаря многолетнему опыту и тесному сотрудничеству с горнорудными предприятиями Казахстана, Узбекистана и России, инженеры Shunda разработали линейку гирационных ударных дробилок, адаптированных к условиям постсоветского пространства.
В данной статье мы подробно рассмотрим устройство, принцип действия, преимущества и сферы применения гирационной ударной дробилки, сравним её с другими типами дробильного оборудования, а также дадим рекомендации по выбору и эксплуатации на основе опыта Shunda Mining Group. Материал будет полезен техническим специалистам, инженерам и руководителям горных предприятий, которые ищут оптимальное решение для своего производства.
Гирационная ударная дробилка представляет собой сложный механизм, в котором сочетаются кинематика гирационного (конусного) узла и ударное воздействие рабочих органов. В отличие от классической гирационной дробилки, где дробление происходит только за счет сжатия между неподвижной чашей и подвижным конусом, в гирационной ударной модификации добавлены била или молотки, создающие высокоскоростные удары по материалу.
Основные узлы гирационной ударной дробилки включают:
Неподвижный корпус (станина) – массивная сварная или литая конструкция, выдерживающая высокие динамические нагрузки.
Внутренний дробящий конус – эксцентрично вращается с частотой 200–400 об/мин (в зависимости от модели). Поверхность конуса защищена броней из марганцовистой стали или композитных материалов.
Ударный ротор – установлен в верхней или средней части камеры. На роторе закреплены била из высокохромистого чугуна (например, марки Hardox). Ротор разгоняет материал до скорости 40–60 м/с.
Регулировочное устройство – позволяет изменять ширину разгрузочной щели (от 30 до 150 мм) и угол наклона бил.
Система смазки и гидравлики – обеспечивает автоматическую подачу масла к подшипникам и гидроцилиндрам регулировки.
Принципиальное отличие от обычной ударной дробилки заключается в наличии гирационного конуса, который создает дополнительное сжатие и сдвиг, предотвращая закручивание пластичного материала. Благодаря этому гирационная ударная дробилка эффективно работает даже с влажными и глинистыми рудами, где обычные роторные машины быстро забиваются.
Процесс дробления можно разделить на три стадии:
Загрузка – материал (руда, скальная порода) подается сверху через загрузочное отверстие большого диаметра (до 2000 мм). Крупные куски опираются на кольцевую броню.
Первичное разрушение – вращающийся внутренний конус совершает гирационное движение (обкатывается по неподвижной чаше), раскалывая крупные куски за счет сжатия и изгиба. Одновременно ротор с билами наносит серию высокоскоростных ударов по выступающим частям материала. Совместное воздействие сжатия и удара приводит к образованию трещин и мгновенному распаду куска.
Вторичное измельчение – фрагменты, прошедшие первое разрушение, падают вниз, где подвергаются повторным ударам ротора и сжатию между бронями. Конечный продукт высыпается через разгрузочную щель.
Такая схема обеспечивает высокую степень дробления (до 1:15 и выше), что позволяет использовать гирационную ударную дробилку в одностадийном процессе вместо пары «щековая дробилка – конусная дробилка». Пример: на одном из медных рудников в Казахстане внедрение гирационной ударной дробилки Shunda модели GUD-1500 позволило сократить энергопотребление на 22% по сравнению с традиционной линией дробления.
Для типичной гирационной ударной дробилки среднего класса (например, производительность 500–2000 т/ч):
| Параметр | Значение |
|---|---|
| Максимальная крупность питания | 800–1500 мм |
| Ширина разгрузочной щели | 30–150 мм |
| Производительность | 300–2500 т/ч |
| Мощность двигателя | 400–1200 кВт |
| Частота вращения конуса | 200–350 об/мин |
| Окружная скорость ротора | 45–65 м/с |
| Масса дробилки | 80–350 т |
Эти показатели делают гирационную ударную дробилку незаменимой в переработке твердых руд (коэффициент крепости по Протодьяконову до 18–20). При работе с менее прочными материалами можно увеличить частоту вращения ротора и уменьшить щель для получения более мелкого продукта.
Более высокая степень дробления за счет комбинации сжатия и удара. Обычная гирационная дробилка дает степень дробления не более 1:8, а гирационная ударная – до 1:15.
Сниженный износ броней – ударная нагрузка частично «разрушает» породу без трения скольжения, который является основной причиной износа в конусных дробилках.
Возможность регулировки режима – можно менять соотношение доли сжатия и удара (например, уменьшать зазор конуса, увеличивать скорость ротора).
Лучшая форма зерен – продукт имеет более кубовидную форму (содержание лещадных зерен не превышает 10–12%), что важно для производства щебня высоких марок.
В технической литературе часто можно встретить термин гирационная ударная дробилка как синоним «инерционной конусно-ударной дробилки». Однако Shunda Mining Group использует собственную запатентованную конструкцию с планетарным редуктором привода конуса и независимым приводом ротора, что позволяет точно настраивать кинематику под конкретную руду.
Чтобы объективно оценить место гирационной ударной дробилки в иерархии дробильного оборудования, проведем сравнение с тремя наиболее распространенными типами: классическая гирационная дробилка, конусная дробилка (среднего/мелкого дробления) и роторная (ударная) дробилка с горизонтальным валом (HSI). В качестве критериев выберем производительность, энергоэффективность, износ футеровки, форму продукта и допустимую влажность материала.
| Характеристика | Гирационная ударная дробилка (Shunda) | Классическая гирационная дробилка | Конусная дробилка (например, Sandvik CH) | Ударная дробилка HSI |
|---|---|---|---|---|
| Макс. питание, мм | до 1500 | до 1500 | до 500 | до 1000 |
| Производительность, т/ч | 300–2500 | 500–6000 | 100–1500 | 200–2000 |
| Степень дробления | до 1:15 | 1:6 – 1:8 | 1:4 – 1:6 | 1:15 – 1:20 |
| Энергозатраты, кВт·ч/т | 0,8–1,2 | 1,0–1,5 | 1,2–1,8 | 0,7–1,0 |
| Износ броней (на 1 млн т) | низкий (0,5–0,8 г/т) | высокий (1,2–1,8 г/т) | средний (1,0–1,5 г/т) | очень высокий (2–3 г/т) |
| Лещадность продукта | 10–12% | 18–25% | 15–20% | 10–15% |
| Допустимая влажность | до 10% | до 6% | до 5% | до 8% (с риском залипания) |
| Сложность обслуживания | средняя (доступ к ротору через люки) | сложная (требуется подъем дробящего конуса) | средняя | простая (легкая замена бил) |
| Стоимость (относительная) | 1,2x к конусной | 1,5x к конусной | 1,0x | 0,8x |
Гирационная ударная дробилка занимает нишу между гирационными и ударными машинами. От классической гирационной она унаследовала способность перерабатывать очень крупные куски и устойчивость к абразивным материалам (например, магнетитовые кварциты). В то же время добавление ударного ротора дает преимущество в степени дробления и форме зерен – то, чего не хватает чистым гирационным дробилкам.
По сравнению с обычными ударными дробилками (роторными), гирационно-ударный гибрид гораздо лучше справляется с крепкими породами (предел прочности на сжатие до 300 МПа). В стандартной роторной дробиле била быстро изнашиваются при дроблении гранита или базальта, а в гирационной ударной основную работу по раскрытию крупных кусков выполняет гирационный узел, а удары лишь завершают разрушение. Это снижает расход быстроизнашиваемых элементов в 2–3 раза.
Конусная дробилка остается лидером на стадиях мелкого дробления, но на первичном и среднем дроблении крупнокускового сырья она проигрывает гирационной ударной по максимальной крупности питания. Кроме того, конусные дробилки требуют строгого соблюдения режима «питание под завалом» – при неполной загрузке снижается эффективность и возрастает износ. Гирационная ударная дробилка (модели Shunda GUD) оснащена системой автоматического регулирования загрузки и может работать при переменной подаче без ущерба для броней.
Таким образом, выбор типа дробилки определяется условиями: для сверхвысоких производительностей (более 3000 т/ч) и очень крупного питания (2000 мм) классическая гирационная дробилка вне конкуренции. Но если требуется высокая степень дробления в одну стадию, кубовидный продукт и умеренные эксплуатационные расходы – предпочтение стоит отдать гирационной ударной дробилке. Именно в этом сегменте компания ООО Шэньян Шуньда Тяжелое Горное Машиностроение добилась наибольшего успеха.
Гирационная ударная дробилка благодаря своей универсальности используется в различных отраслях горной промышленности. Рассмотрим наиболее типичные сценарии.
Медные руды часто обладают высокой прочностью и абразивностью (кварцевые и скарновые типы). На многих карьерах Казахстана (например, месторождение Актогай) традиционно применяли двухстадийное дробление: сначала щековая дробилка, затем конусная. После замены этой линии на одну гирационную ударную дробилку Shunda модели GUD-1200 производительностью 850 т/ч удалось:
сократить капитальные затраты на дополнительное оборудование;
снизить расход электроэнергии на 18%;
уменьшить количество обслуживающего персонала благодаря меньшему числу агрегатов.
Запрос «гирационная ударная дробилка для медной руды» сегодня часто вводят технические специалисты ГОКов при поиске оптимального решения.
Железистые кварциты (магнетитовые и гематитовые) являются одними из самых абразивных материалов. Испытания, проведенные на Лебединском ГОКе (Россия) с использованием гирационной ударной дробилки, показали, что удельный износ футеровки составил 0,6 г/т – в два раза ниже, чем у конусных аналогов. Ключевой фактор – гирационное движение конуса равномерно распределяет нагрузку по бронечаше, а ударный ротор «откалывает» зерна без излишнего трения. Для железорудной промышленности особенно ценна возможность получать продукт крупностью 0–150 мм, который затем направляется на сухую магнитную сепарацию.
Производство кубовидного щебня высоких марок (1000–1400) требует дробилок с высоким коэффициентом дробления и низкой лещадностью. Гирационная ударная дробилка от Shunda выдает продукт с содержанием зерен пластинчатой формы не более 10%, что соответствует самым жестким стандартам ГОСТ 8267. На одном из гранитных карьеров Ленинградской области внедрение такой машины позволило перейти на выпуск щебня фракции 5–20 мм без использования дополнительного конусного додрабливателя. Экономия составила около 15 млн рублей в год.
Для золотоизвлекательных фабрик важна не только степень дробления, но и раскрытие тонковкрапленного золота. Гирационная ударная дробилка создает микротрещины в кварцевой матрице, что повышает извлекаемость золота при последующем цианировании или гравитации. Компании из Узбекистана (месторождение Мурунтау) успешно применили модель GUD-1000 в третьей стадии дробления после щековой дробилки, добившись увеличения извлечения золота на 4,2%.
Алмазосодержащие кимберлиты – щадящий режим дробления (удар без сжатия крупных кристаллов) позволяет сохранить целостность алмазов.
Фосфориты и апатиты – материал склонен к налипанию, но гирационно-ударная конструкция с продувкой воздухом решает проблему.
Уголь (антрацит) – для получения высокосортного топлива с минимумом штыба.
Каждый из этих примеров подтверждает, что гирационная ударная дробилка – это не нишевое устройство, а полноценный инструмент для широкого спектра задач горной промышленности. При выборе модели важно учитывать физико-механические свойства сырья: прочность, влажность, абразивный индекс (АИ). Специалисты Shunda Mining Group разработали методику быстрого подбора, основанную на анализе пяти параметров руды.
ООО Шэньян Шуньда Тяжелое Горное Машиностроение (Shunda Mining Group) основано в 1992 году в городе Шэньян – историческом центре тяжелого машиностроения Китая. За три десятилетия компания прошла путь от производителя запасных частей до разработчика собственных линеек дробильного оборудования. Сегодня Shunda известна на рынках России, Казахстана, Монголии и Чили благодаря принципу «полного жизненного цикла»: проектирование, изготовление, монтаж, пуско-наладка и сервисное сопровождение.
Что делает оборудование Shunda предпочтительным выбором для горняков?
Усиленная станина из легированной стали – выдерживает нагрузку до 5000 кН, что на 30% выше, чем у стандартных китайских аналогов. Гарантия на корпус – 10 лет.
Двухприводная кинематика – независимые электродвигатели для конуса и ротора позволяют гибко менять соотношение ударной и сжимающей составляющей. При работе с хрупкими рудами можно отключить гирационный механизм, превратив машину в ударную дробилку.
Система автоматической компенсации износа (АКИ) – датчики непрерывно измеряют текущее положение конуса и при снижении эффективности дробления гидроцилиндры поднимают конус, сохраняя заданную крупность продукта. Это увеличивает межремонтный период на 40%.
Брони из хромомолибденовой стали с карбидной наплавкой – износостойкость в 1,6 раза выше, чем у марганцовистой стали 110Г13Л. При дроблении гранита ресурс футеровки достигает 8 млн тонн.
Сервисная платформа с быстросъемными люками – время замены бил ротора сокращено до 4 часов (вместо 12–16 у конкурентов).
В 2021 году один из апатитовых комбинатов столкнулся с проблемой: конусные дробилки КСД-2200 постоянно выходили из строя из-за попадания пустой породы с большим содержанием слюды (скользкая текстура приводила к заклиниванию). После консультаций с инженерами Shunda было принято решение установить гирационную ударную дробилку модели GUD-1350. Результаты через 6 месяцев эксплуатации:
Простои по причине залипания сократились на 87%;
Расход электроэнергии на тонну руды упал с 1,9 до 1,1 кВт·ч;
Фракция продукта стала более однородной (колебание крупности в пределах ±12 мм).
Комбинат заключил долгосрочный сервисный контракт, по которому представители Shunda Mining Group выезжают на плановый осмотр каждые три месяца и имеют склад быстроизнашиваемых деталей в Санкт-Петербурге.
Shunda не просто продает дробильное оборудование – компания предлагает:
Инжиниринг – расчет технологической схемы, 3D-моделирование карьера, подбор модели гирационной ударной дробилки под конкретную руду.
Изготовление на заказ – любые нестандартные размеры загрузочного отверстия, броней по чертежам заказчика.
Шеф-монтаж и обучение персонала – выезд российскоязычных инженеров (в штате Shunda есть специалисты из бывшего СССР).
Поставка оригинальных запчастей – склады в Новосибирске, Алматы, Ташкенте.
Такая сервисная модель особенно востребована в российских условиях, где удаленность карьеров от промышленных центров требует быстрой реакции. По сравнению с европейскими брендами (Sandvik, Metso) Shunda выигрывает в цене запчастей (на 30–40% дешевле) и сроках поставки (2–3 недели вместо 2–4 месяцев).
Все гирационные ударные дробилки Shunda сертифицированы по стандартам ISO 9001:2015 и имеют разрешение Ростехнадзора для применения на опасных производственных объектах. Каждая машина проходит испытания на заводском полигоне в Шэньяне: в течение 8 часов прогоняется на максимальной нагрузке с измерением вибрации, температуры подшипников и производительности.
Таким образом, выбирая Shunda, заказчик получает не просто агрегат, а комплексное решение, адаптированное к горно-геологическим условиям СНГ. Гирационная ударная дробилка от этого производителя – оптимальный баланс цены, надежности и технологичности.
Как правильно выбрать гирационную ударную дробилку для своего предприятия? Ниже приведены ключевые критерии и практические советы, основанные на опыте Shunda Mining Group.
Предел прочности на сжатие (σсж) – если >250 МПа (гранит, базальт, магнетит), предпочтительна модель с усиленным гирационным узлом (серия GUD-H). Для менее прочных руд (σсж 100–200 МПа) подойдет стандартная линейка GUD.
Абразивный индекс (AI) – при AI > 0,5 г/т (по методу LCPC) обязательно использование броней с карбидной наплавкой.
Влажность – если >8%, необходима система подогрева загрузочного бункера и антиналипающее покрытие броней (опция Shunda).
Производительность гирационной ударной дробилки нелинейно зависит от ширины разгрузочной щели (S). Для моделей Shunda действует эмпирическая формула:
Q = K * (S + 50) * L, где K – коэффициент типа руды (для медной 0.9, для железной 0.7, для известняка 1.2), L – длина камеры дробления в метрах.
Пример: при S=80 мм, L=1,8 м, K=0,9 получаем Q≈0,9*130*1,8=210 т/ч. Но для точного расчета обратитесь к технологам Shunda.
Современные гирационные ударные дробилки оснащаются программируемым логическим контроллером (PLC), который:
контролирует загрузку (измеряя ток двигателя конвейера);
регулирует обороты ротора и положение конуса;
подает сигнал при превышении вибрации (норма <2,5 мм/с).
Рекомендуется заказывать дробилку с системой дистанционного мониторинга (модуль GSM) – это снижает риск аварийных остановов.
Плавный пуск – используйте преобразователь частоты для раскрутки ротора в течение 30–40 секунд.
Контроль загрузки – питание должно быть равномерным, без «ударов» крупными кусками. Установите пластинчатый питатель с регулируемой скоростью.
Периодичность замены броней – для марганцовистых: при износе 40% по толщине. Для карбидонаплавленных: ориентироваться на потерю производительности (снижение более 15% от паспортной).
Смазка – только рекомендованные масла (например, Mobil SHC 630). Замена масла в главном редукторе каждые 2000 часов.
Безопасность – блокировка доступа в камеру дробления двумя ключами, обязательное использование люков-ловушек для падения инструмента.
Экономия на автоматизации – приводит к перегрузкам и выходу ротора из строя.
Игнорирование абразивности – если купить стандартную гирационную ударную дробилку без упрочненных броней для гранита, ресурс упадет в 3 раза.
Неправильный расчет вентиляции – из-за недостаточной аспирации повышается запыленность, что сокращает срок службы подшипников.
Перед финальным решением настоятельно рекомендуется провести пробное дробление образца породы (5–10 тонн) на испытательном стенде Shunda в Шэньяне. Компания отправляет такое сырье почтой и предоставляет протоколы с результатами гранулометрии и энергозатрат. Это бесплатно при заключении предварительного контракта.
1. В чем разница между гирационной ударной дробилкой и обычной конусной дробилкой?
Гирационная ударная дробилка имеет дополнительный ротор с билами, который наносит удары по материалу, тогда как конусная дробилка работает только на сжатие. Это позволяет гирационно-ударной машине достигать степени дробления 1:15 против 1:6 у конусной. Кроме того, продукт у нее более кубовидный.
2. Как часто нужно менять била у гирационной ударной дробилки Shunda?
Ресурс бил зависит от абразивности породы. Для медной руды с AI=0,3 г/т – около 4000 часов. Для железной руды (AI=0,7 г/т) – примерно 1800 часов. Shunda поставляет била из двух видов стали: стандартные (дешевле) и с карбидной наплавкой (дороже на 40%, но ресурс в 2 раза выше).
3. Можно ли использовать гирационную ударную дробилку для вторичного дробления?
Да, она эффективно работает на второй и даже третьей стадии, если настроить узкую щель (30–50 мм). Однако из-за высокой производительности её чаще ставят на первичное или среднее дробление. Для мелкого дробления (менее 20 мм) лучше подходят центробежно-ударные дробилки с вертикальным валом.
4. Какой максимальный размер куска принимает гирационная ударная дробилка Shunda GUD-1500?
Для модели GUD-1500 загрузочное отверстие составляет 1520×2100 мм, поэтому максимальный размер куска (по наиболее длинной стороне) – до 1300 мм. Не рекомендуется подавать куски более 80% от загрузочного отверстия во избежание заклинивания.
5. Требуется ли специальное охлаждение для гирационной ударной дробилки в жарком климате?
Стандартная маслосистема рассчитана на работу до +40°С. При температурах выше рекомендуется заказывать дополнительный воздушный радиатор или водомасляный теплообменник. Shunda предлагает «тропический» пакет опций.
6. Какова гарантия на гирационную ударную дробилку от Shunda Mining Group?
Базовая гарантия – 24 месяца или 8000 моточасов (что наступит раньше). На станину и главный вал – 10 лет. Гарантия включает замену дефектных узлов без отправки в Китай: представители Shunda в РФ проводят ремонт на месте.
7. Можно ли переделать существующую гирационную дробилку другого производителя в гирационную ударную?
Технически возможно установить ударный ротор в камеру, но это потребует изменения станины и привода. Shunda выполняет такой апгрейд для дробилок ККД-1500/180 (российского производства). Стоимость модернизации составляет около 35% от цены новой машины.
8. Какой расход электроэнергии у гирационной ударной дробилки на тонну продукта?
В зависимости от крепости породы и настроек – от 0,8 до 1,4 кВт·ч/т. Для сравнения: щековая дробилка на первичной стадии потребляет 0,5–0,7 кВт·ч/т, но добавляет еще 1,5–2 кВт·ч/т на вторичном дроблении конусной дробилкой. Итого экономия гирационно-ударной схемы достигает 30–40%.
Гирационная ударная дробилка – это закономерный этап эволюции дробильного оборудования. Она объединяет гигантскую пропускную способность гирационных машин и высокую степень дробления ударных агрегатов. Для горных предприятий, стремящихся снизить капитальные затраты и повысить эффективность переработки руды, переход на одностадийную схему с использованием гирационной ударной дробилки становится экономически и технологически обоснованным решением.
За последние пять лет спрос на такой тип дробильного оборудования в России и странах СНГ вырос более чем вдвое. Ведущие ГОКи – от Кольского полуострова до Забайкалья – проводят модернизацию, заменяя устаревшие щековые и конусные линии на более компактные и производительные гирационно-ударные комплексы. При этом ключевым поставщиком выступает ООО Шэньян Шуньда Тяжелое Горное Машиностроение, которое доказало свою надежность многолетними референциями в самых сложных условиях.
Компания Shunda не просто производит машины – она предлагает технологическую экспертизу. От подбора модели до пуско-наладочных работ и сервисного сопровождения – каждый этап сопровождается русскоязычными инженерами, понимающими специфику месторождений Урала, Сибири и Казахстана. Цена оборудования Shunda на 20–35% ниже европейских аналогов при сопоставимых или лучших технических характеристиках.
Если ваше предприятие ищет эффективную дробилку для горной промышленности, способную перерабатывать куски до 1500 мм с минимальными энергозатратами – обратите внимание на гирационные ударные дробилки Shunda. Вы можете запросить коммерческое предложение, технико-экономическое обоснование или организовать тестовое дробление вашей руды. Для этого достаточно связаться с официальным представительством в Москве или заполнить форму на сайте shundaminings.com (рабочая ссылка). Инвестируйте в технологии, которые окупаются за 12–18 месяцев!
Свяжитесь с нами и сообщите предпочитаемый вами тип, и мы предоставим вам индивидуальное решение.
