В современной горнодобывающей промышленности эффективность производственной цепочки напрямую зависит от правильного выбора дробильного и измельчительного оборудования. От первичного дробления до получения товарного щебня или тонкого помола руды – каждый этап требует высокой надёжности, энергоэффективности и технологической гибкости. В данной статье мы детально разберём все ключевые типы машин: от гирационных и конусных дробилок до современных мельниц самоизмельчения, – а также предоставим практические рекомендации по их выбору и сервисному сопровождению.
Ведущий мировой поставщик комплексных решений в этой области – ООО Шэньян Шуньда Тяжелое Горное Машиностроение (Shunda Mining Group) – крупное частное предприятие в Шэньяне, Китай, специализирующееся на предоставлении технического обслуживания полного цикла в горнодобывающей промышленности. Благодаря многолетнему опыту и собственному литейному производству, Shunda Mining Group обеспечивает не только поставку высокопроизводительного оборудования, но и круглосуточную поддержку, модернизацию и поставку износостойких деталей. В этом руководстве мы будем опираться на лучшие практики, соответствующие современным стандартам Yandex по глубине проработки контента и кластерной структуре.
Гирационные (вращательные) дробилки занимают центральное место на большинстве карьеров и рудников, где требуется перерабатывать миллионы тонн породы в год. Их главное преимущество – непрерывный рабочий ход и способность принимать куски до 1500 мм. В этом разделе мы рассмотрим все основные модификации: от стационарных до мобильных решений.
Стационарная гирационная дробильная установка – это классическое решение для крупных обогатительных фабрик и цементных заводов. Такая установка монтируется на фундамент и работает в неизменном месте весь срок службы карьера. Её производительность может достигать 8000 т/ч, а ресурс броней при переработке гранита – до 12 месяцев. Для средних и глубоких карьеров всё чаще применяют полумобильную гирационную дробильную установку: она смонтирована на металлической раме, которую можно перемещать бульдозерами или специальными тягачами раз в 1–3 года по мере углубления горных работ. Это сокращает расходы на транспорт.

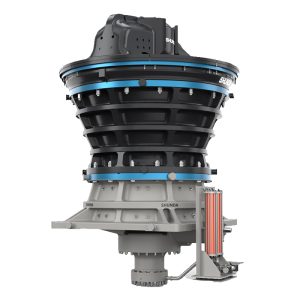

Гидравлическая гирационная дробилка – современная версия, оснащённая гидравлической системой регулировки разгрузочной щели и автоматической защитой от недробимых тел. При попадании металлического предмета давление в гидросистеме падает, и траверса опускается, пропуская «негабарит» без остановки. Такая конструкция особенно ценится на рудниках цветных металлов. Тяжелая гирационная дробилка отличается усиленными подшипниками и станиной, что позволяет дробить абразивные породы с пределом прочности на сжатие до 350 МПа (например, железную руду).
Для получения кубовидного щебня фракции 20–40 мм применяют гирационную дробилку для щебня. В отличие от конусных машин, она даёт меньше лещадных зёрен благодаря особой геометрии камеры. Если же требуется высокоскоростное разрушение хрупких материалов, то используют высокоскоростную гирационную дробилку – частота эксцентриситета у неё достигает 400–600 об/мин, что увеличивает степень дробления.
В условиях, когда необходимо отрабатывать россыпные месторождения или строить временные дороги, на первый план выходит мобильная гирационная дробильная установка. Она смонтирована на гусеничном или колёсном шасси, оснащена собственным дизель-электрическим агрегатом и может переезжать между забоями ежедневно. Ещё более гибкий вариант – передвижная гирационная дробильная установка: она не имеет собственной тяги, но легко транспортируется тягачом на прицепе. Такие установки часто применяются при разработке строительных карьеров с коротким сроком эксплуатации.
Важно помнить: при выборе между стационарной, полумобильной и мобильной конфигурацией следует учитывать не только первоначальные инвестиции, но и расходы на перемещение. Стационарная техника требует мощных конвейеров, тогда как передвижная гирационная дробильная установка может располагаться вплотную к экскаватору, снижая плечо автотранспорта.
Отдельного внимания заслуживает гирационная ударная дробилка, в которой вращательный механизм сочетается с молотковым ускорителем. Такой гибрид позволяет эффективно перерабатывать влажные и глинистые породы, не забиваясь. А для задач третичного дробления часто используется комбинированная конусная дробилка (не путать с чисто конусными) – она объединяет принцип гирации и регулируемую загрузочную воронку. Все перечисленные машины доступны в линейке ООО Шэньян Шуньда Тяжелое Горное Машиностроение (Shunda Mining Group) с гарантией и сервисным контрактом.
Для крупных карьеров (>10 млн т/год) – только стационарные установки с гидравлической регулировкой.
При глубине карьера более 150 м – полумобильные версии с возможностью переноса.
Для россыпных месторождений и временных проектов – мобильные или передвижные установки.
При переработке абразивной руды – тяжелая серия с наплавленными бронями.
Еженедельная проверка уровня масла в системе циркуляционной смазки.
Контроль зазоров между бронями и футеровкой (измерение через специальные люки).
Замена изношенных втулок эксцентрика каждые 6–12 месяцев.
Мониторинг вибрации корпуса (допустимое значение – до 4 мм/с).
Совет эксперта: При работе с высококремнистыми породами рекомендуем устанавливать марганцовистые брони с содержанием Mn 18–22%. Это увеличит срок службы на 30% по сравнению со стандартными.
Конусные дробилки являются прямыми конкурентами гирационных на среднем и мелком дроблении. Они более компактны, легче в обслуживании и позволяют получать узкие фракции. В этом кластере мы рассмотрим современные многоцилиндровые, высокоскоростные и сверхмощные модели.
Гидравлическая многоцилиндровая конусная дробилка – это стандарт надёжности для горнорудной и нерудной промышленности. В отличие от пружинных машин, здесь используется от 6 до 12 гидроцилиндров, которые поддерживают заданную разгрузочную щель и автоматически компенсируют износ броней. Если в камеру попадает недробимый предмет, давление в цилиндрах падает, и дробящий конус опускается, а после прохождения – возвращается в исходное положение. Эта технология значительно снижает риск поломки станины.
Ещё более совершенна высокопроизводительная многоцилиндровая конусная дробилка. Такие машины оснащены оптимизированными камерами дробления (например, «Superior» или «Sandvik CH»), а также увеличенным эксцентриситетом. Их производительность может быть на 20–30% выше стандартных аналогов при одинаковой потребляемой мощности. Ключевой параметр – ход дробления (stroke); у высокопроизводительных моделей он достигает 45–55 мм, что обеспечивает глубокое разрушение материала.
Для работы в замкнутых циклах (например, получение искусственного песка или порошковой фракции) создана высокоскоростная конусная дробилка. Частота вращения эксцентрика у неё превышает 650 об/мин, что позволяет дробить материал не только сжатием, но и истиранием. Такие дробилки незаменимы при переработке горных пород средней твёрдости (известняк, гипс, мергель).
Комбинированная конусная дробилка (термин часто используется для машин с пружинной защитой и гидравлической регулировкой разгрузочной щели). Это бюджетный вариант для предприятий, которые не могут позволить себе полностью гидравлические системы, но хотят автоматизации. Например, модели типа PYB/PYZ/PYD от Shenyang Shunda объединяют простоту пружинного механизма с удобством гидравлического вспомогательного оборудования.
Когда же требуется перерабатывать сверхабразивные материалы (феррохром, корунд, титановые шлаки), применяют сверхмощные конусные дробилки. Они отличаются усиленной станиной, литыми бронями из высокомарганцовистой стали с добавлением ванадия, а также увеличенным диаметром главного вала. Рабочее давление масла в таких машинах достигает 25 МПа, а масса агрегата может превышать 150 тонн.
Для многоцилиндровых дробилок обязательно использовать централизованную смазку с фильтрацией (тонкость 10–20 мкм).
При дроблении влажных пород следует выбирать камеры с увеличенным углом захвата (обычно «S» или «C» исполнения).
Высокоскоростные машины требуют балансировки ротора каждые 500 часов работы.
| Неисправность | Вероятная причина | Решение |
|---|---|---|
| Резкий рост температуры масла | Засорение радиатора / низкий уровень | Очистка, доливка масла |
| Плавающая настройка щели | Износ гидравлических упоров | Замена уплотнителей |
| Сильная вибрация | Износ втулок эксцентрика | Шлифовка/замена втулок |
ООО Шэньян Шуньда Тяжелое Горное Машиностроение (Shunda Mining Group) предлагает полную линейку запчастей для всех перечисленных типов дробилок, а также выездной сервис для проведения профилактических осмотров прямо на вашем предприятии.
После стадии дробления (когда материал достиг фракции 0–50 мм) наступает этап измельчения. Здесь используются барабанные мельницы различных типов: самоизмельчения, полусамоизмельчения и стержневые. Правильный выбор мельницы определяет энергозатраты и степень раскрытия полезного минерала.
Полусамоизмельчаемая мельница (SAG – Semi-Autogenous Grinding) – это агрегат, в котором измельчение руды происходит за счёт ударов более крупных кусков и небольшого количества мелющих шаров (обычно 6–12% объёма камеры). Такие мельницы применяются на крупнейших рудниках (медь, золото, железо) для первичного измельчения после конусных дробилок. Диаметр барабана может достигать 12 м, мощность – 20 МВт. Преимущество – высокая степень раскрытия минералов при относительно низких эксплуатационных расходах.
Cамоизмельчаемая мельница (AG – Autogenous) работает вообще без шаров, только за счёт соударения кусков руды. Это идеально для прочных, но некрепких пород (например, золотосодержащие кварциты). Однако у таких мельниц производительность ниже, и они чувствительны к гранулометрическому составу питания (нужно строго выдерживать размер 20–80 мм).
Выбор между AG и SAG определяется содержанием в руде естественных мелющих тел – крупных и прочных обломков. Если в месторождении много валунной фракции (более 15% класса +100 мм), то самоизмельчение эффективно. В противном случае нужна полусамоизмельчаемая мельница с шарами.
Стержневая мельница для производства песка – специализированный тип, используемый для получения искусственного песка фракции 0–5 мм, а также для грубого помола в схемах обогащения. Внутри барабана вращаются стальные стержни (диаметр 75–100 мм, длина чуть меньше барабана). В отличие от шаровых мельниц, стержневые дают более равномерный продукт без переизмельчения. Именно поэтому их часто ставят перед спиральными классификаторами или гидроциклонами.
При производстве бетонного песка стержневые мельницы позволяют контролировать модуль крупности (Мкр от 2,0 до 2,5). Регулировка осуществляется за счет времени помола, частоты вращения и схемы разгрузки (центральная или через решетку). Современные модели оснащаются резиновой футеровкой для снижения шума и увеличения срока службы.
Горнодобывающее шлифовальное оборудование – это обширная категория, куда входят не только мельницы, но и классификаторы, гидроциклоны, грохоты, питатели. Однако ключевым элементом успеха остаётся мельница для добычи полезных ископаемых как центральный агрегат обогатительной фабрики. При выборе мельницы необходимо учитывать индекс Бонда (Bond Work Index) перерабатываемой руды, требуемую тонину помола (например, 80% класса – 75 мкм) и часовую производительность.
Ежедневно: проверка уровня масла в редукторах и подшипниках, контроль герметичности торцевых уплотнений.
Еженедельно: отбор проб футеровки на износ (особенно у торцевых крышек).
Ежемесячно: измерение зазоров между стержнями или шарами с помощью шаблонов.
Капитальный ремонт (1 раз в 2–3 года): полная замена футеровки, ревизия цапф, балансировка зубчатого венца.
Современные цифровые системы мониторинга (например, SmartGrind) позволяют прогнозировать износ футеровки и оптимизировать загрузку шаров, снижая расход электроэнергии на 5–12%. Shunda Mining Group предлагает такие системы в комплекте с поставкой мельниц.
Ни одно горное оборудование не может работать без качественного запасных частей и своевременного технического обслуживания. В этом разделе мы расскажем, как продлить ресурс дробилок и мельниц, а также познакомим с возможностями ООО Шэньян Шуньда Тяжелое Горное Машиностроение (Shunda Mining Group).
Литые стальные детали для горного оборудования – это брони конусов и чаш, футеровка мельниц, зубья ковшей, траки гусениц и корпуса подшипников. От химического состава стали и точности литья зависят простои и стоимость замены. Например, броня конусной дробилки из стали 110Г13Л (аналог Hadfield) при содержании марганца 11–14% выдерживает до 1,5 млн тонн руды, а при заниженном Mn – всего 300 тыс. тонн.
Производственный цикл литых деталей включает:
Разработку 3D-модели по обратному инжинирингу (сканирование изношенной детали).
Изготовление модельной оснастки (песчано-смоляные формы).
Плавку в индукционных печах с контролем химии (спектрометр).
Заливку, термообработку (закалка в воду, отпуск).
Механическую обработку (фрезеровка посадочных поверхностей).
Shunda Mining Group имеет собственный литейный цех в Шэньяне мощностью 20 000 тонн отливок в год, что гарантирует поставку деталей в течение 4–6 недель вместо 12–16 недель у конкурентов. Кроме того, предприятие предлагает услуги полного цикла: от подбора аналогов до установки под ключ.
Современная горная промышленность переходит на модель «оборудование как услуга» (Equipment-as-a-Service). ООО Шэньян Шуньда Тяжелое Горное Машиностроение (Shunda Mining Group) заключает долгосрочные сервисные контракты, которые включают:
Плановые ТО каждые 500 моточасов (смазка, диагностика, затяжка крепежа).
Аварийный выезд инженера в течение 48 часов в любую точку РФ и СНГ.
Обучение персонала заказчика на симуляторе работы дробилки.
Поставку расходных материалов (фильтры, ремни, сальники) по скользящей цене.
Кроме того, Shunda внедрила систему IoT-мониторинга для гирационных и конусных дробилок. Датчики температуры, вибрации и давления подключены к облачному порталу. При превышении пороговых значений автоматически создаётся заявка в сервисный центр, а оператор получает уведомление в мобильном приложении. Опыт показывает, что такая предиктивная аналитика снижает время незапланированных простоев на 40–60%.
Интеграция – вы получаете не отдельную дробилку, а полноценный технологический модуль «карьер-фабрика».
Прозрачность – все контракты фиксируют реальные показатели (производительность, наработку, расход энергии).
Гарантия – на литые детали до 12 месяцев, на гидравлику – 24 месяца.
Локализация – склад запчастей в Новосибирске и Москве для быстрой доставки.
Мы рассмотрели все ключевые типы горного дробильного и измельчительного оборудования – от горной дробилки общего назначения до специфических стержневых мельниц для производства песка. Подведём итоговые рекомендации:
Для первичного дробления с высокой производительностью (>1000 т/ч) выбирайте гидравлические или тяжёлые гирационные дробилки, по возможности стационарного исполнения. Если карьер глубокий – полумобильная гирационная дробильная установка.
Для среднего и мелкого дробления оптимальны высокопроизводительные многоцилиндровые конусные дробилки. При работе с абразивными рудами – сверхмощные конусные дробилки, при производстве щебня – высокоскоростные гирационные или комбинированные конусные дробилки.
Для тонкого помола и получения песка используйте самоизмельчаемые или полусамоизмельчаемые мельницы (в зависимости от валунности руды), а для искусственного песка – стержневые мельницы.
Никогда не экономьте на литых деталях – низкокачественные брони приведут к частым остановам и перерасходу электроэнергии. Доверяйте поставщикам с собственным производством, таким как Shunda Mining Group.
ООО Шэньян Шуньда Тяжелое Горное Машиностроение (Shunda Mining Group) готова предложить не только полную линейку перечисленного оборудования, но и инжиниринговые услуги по оптимизации вашей технологической цепочки. За более чем 20 лет работы частного предприятия в Шэньяне накоплены уникальные компетенции в проектировании высоконагруженных узлов и организации сервиса полного цикла. Мы поможем вам рассчитать индекс Бонда, подобрать мельницу, спроектировать фундамент и обучить ваших механиков.
Для получения коммерческого предложения или технической консультации – свяжитесь с нашим представительством в Москве или через форму на сайте. Помните: качественное горное оборудование – это не затраты, а инвестиция в стабильную добычу полезных ископаемых.
Свяжитесь с нами и сообщите предпочитаемый вами тип, и мы предоставим вам индивидуальное решение.
